Emelésipontok

TWN 1120 Csavarozható emelőszem

Csavar méret	Típus	Teherbírás (t max)	Menethossz (mm) G	Méretek (mm)									Súly (kg)
Csavar méret	Típus	Teherbírás (t max)	Menethossz (mm) G	E	F	D	T	B	A	C	H	SW	Súly (kg)
M8	F34405	0,3	19	95	40	10	50	28	43	50	55	13	0,4
M10	F34390	0,45	19	95	40	10	50	28	43	50	55	16	0,41
M12	F34395	0,6	24	95	40	10	50	28	43	50	55	18	0,43
M16	F34400	1,4	29	95	40	10	50	28	43	50	55	24	0,47
M20	F34410	2,5	33	115	49	12	60	34	54	60	66	30	0,79
M24	F34420	3,5	40	135	55	16	70	40	65	74	90	36	1,5
M30	F34430	6,7	52	167	66	18	85	50	85	93	101	46	3
M36	F34440	8	66	212	92	22	115	50	96	107	120	55	4,8

TWN 1120 Csavarozható emelőszem

TWN 1120 Csavarozható emelőszem

TWN 1830 Csavarozható emelőszem

Jelölés	Teherbírás (WLL)			Csavar méret (d x G)	Típus	Méretek (mm)								Súly (kg)
Jelölés	Függőleges X (t)	Extrém Y (t)	Lehajtott Z (t)	Csavar méret (d x G)	Típus	E	F	D	T	B	A	SW	H	Súly (kg)
X-TRE 0,45	0,9	0,45	0,6	M10 x 15	F34306	101	46,5	13	55	33	39	36	54,5	0,5
X-TRE 0,60	1,2	0,6	0,7	M12 x 18	F34307	101	46,5	13	55	33	39	36	54,5	0,5
X-TRE 1,40	2,8	1,4	1,7	M16 x 20	F34300	101	46,5	13	55	33	39	36	54,5	0,5
X-TRE 2,50	5,3	2,5	2,8	M20 x 25	F34310	121	58,5	16	70	34	50	46	62,5	0,9
X-TRE 2,50	5,3	2,5	2,8	M20 x 50	F34312	121	58,5	16	70	34	50	46	62,5	1
X-TRE 3,50	7	3,5	4	M24 x 30	F34320	148	72	18	85	40	57	50	76	1,5
X-TRE 3,50	7	3,5	4	M24 x 90	F34321	148	72	18	85	40	57	50	76	1,7
X-TRE 5,30	10	5,3	6,3	M30 x 40	F34330	170,5	83	22	100	50	73	65	87,5	2,7
X-TRE 8,00	15	8	9,5	M36 x 50	F34340	179	81	22	100	50	83	70	98	3,6
	15	8	9,5	M36 x 63	F34341	179	81	22	100	50	83	70	98	3,8
	15	8	9,5	M36 x 70	F34343	179	81	22	100	50	83	70	98	3,9
X-TRE 10,00	18	10	12,5	M42 x 60	F34350	244	116	32	140	70	106	95	128	8,3
X-TRE 12,50	18	12,5	16,5	M45 x 65	F34353	244	116	32	140	70v	106	95	128	8,4
X-TRE 12,50	20	12,5	16	M48 x 68	F34355	244	116	32	140	70	106	95	128	8,6
X-TRE 17,00	28	17	22	M56 x 78	F34360	251	116	32	140	70	116	95	135	10

TWN 1830 Csavarozható emelőszem

TWN 1830 Csavarozható emelőszem

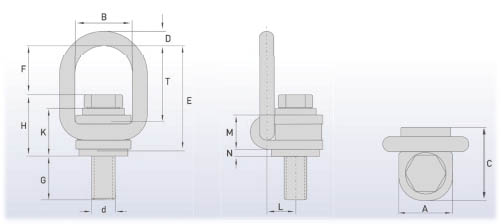

TWN 1890 Csavarozható emelőszem

Csavar méret	Típus	Teherbírás (t max)	Menethossz (mm) G	Méretek (mm)
Csavar méret	Típus	Teherbírás (t max)	Menethossz (mm) G	E	F	D	T	B	A	C	H	K	L
M10 *	F35243	0,5	17	96	52	13	70	50	48	64	44,5	38	25
M12 *	F35244	0,8	22	96	51	13	70	50	48	64	45,5	38	25
M16	F35245	1,7	30	97	47	13	70	50	48	64	50	40	25
M20	F35246	2,5	38	98	43,5	13	70	50	48	64	54,5	42	25
M24	F35247	4	40	134	70	16	102	58	50	71	64	49	28
M30	F35249	6	44	149	73	20	110	70	65	87,5	75	56,5	35
M36	F35250	8	63	191	102	24	145	84	78	106	89	66,5	43
M42	F35251	10	73	191	98	24	145	84	78	106	93	66,5	43
M48 *	F35252	12	76	211	96,5	32	150	100	95	148	114,5	84,5	50

TWN 1890 Csavarozható emelőszem

TWN 1890 Csavarozható emelőszem

TWN 1880 Hegeszthető emelőszem

Néveleges méret	Típus	Névleges vastagság (mm)	Elektróda nyomás (daN)	Méretek (mm)						Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Elektróda nyomás (daN)	D	B	A	E	H	C	Súly (kg)
6-XL	F35204	6	3.000	14	38	65	42	25	49	0,42
8-XL	F35205	8	5.000	15	45	76	45	27	50	0,57
10-XL	F35206	10	8.000	17	50	85	57	31	55	1,66
13-XL	F35207	13	13.500	23	68	116	79	44	77	2,2
16-XL	F35208	16	20.000	27	69	130	72	54	92	3,35

TWN 1880 Hegeszthető emelőszem

TWN 1880 Hegeszthető emelőszem
