Légpárnás szállítórendszerek

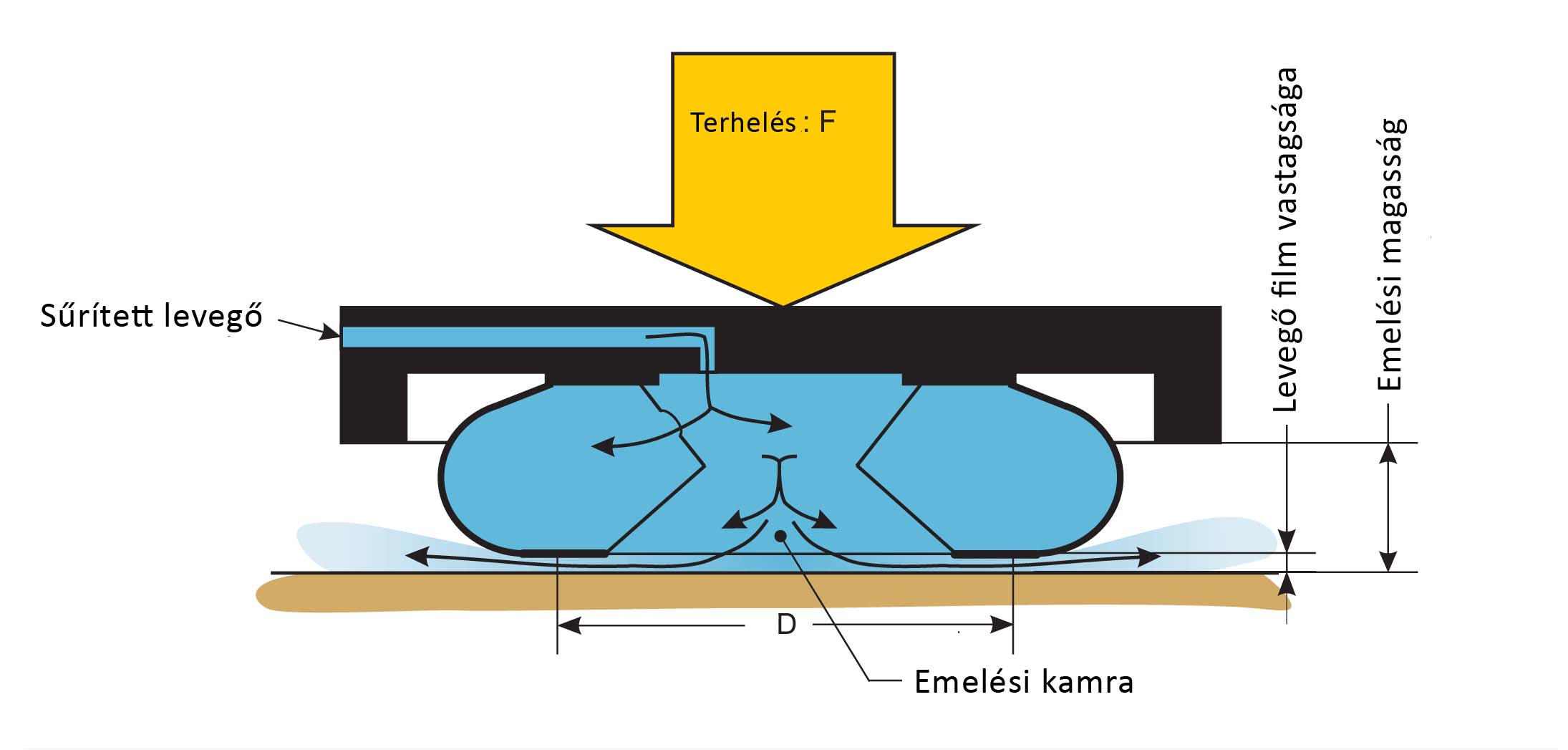

A légpárna működési elve:

A légpárna működési elve

A levegő film réteg vastagsága kb 0,01 mm, amely hatására a teher szinte úszik a levegőben és szabadon tud mozogni minden irányban.
A súrlódási tényező a felületek közt μ = 0,001, ami azt jelenti, hogy csak a 10 N erő szükséges a 1000 kg-os terhelés mozgatásához.
Mivel a légpárna csuklós kialakítású, így ki tudja egyenlíteni a padló enyhe egyenetlenségeit.

A stabil elrendezéshez legalább 3 légpárna szükséges
A légpárnák emelési magassága az átmérőjüktől függ.
Optimális működéshez mindössze 1-2 bar üzemi nyomást igényel. Ha kevés hely áll rendelkezésre a 4 barral működő típusokat javasoljuk. A méreteik megegyeznek, de a teherbírási képességeik kétszerese a 2 bar típusúakénál.


Méretek: Ø 150 – 1,400 mm (6" - 55")

Teherbírás: 150 – 60,000 kg (330 - 132,000 lb)

Emelési magasság: kb 10 – 80 mm (3/8" - 3")

Üzemi nyomás: max. 2 vagy 4  bar (35 vagy 70 psi)

Verziók:

  • integrált tartó lemez
  • robbanásbiztos
  • védőbevonat
  • tisztatér kompatibilis
A légpárna működése

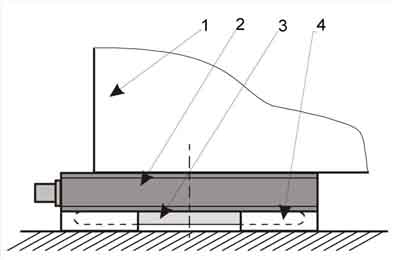

A szállítás előkészítéséhez a légpárnás modult a teher (1) alá helyezzük. Ez a légpárnás modul tartalmaz egy alumínium tartó lapot (2), támaszokat(4) és egy menetes légpárnás egységet (3). A teher alá van támasztva. A légpárnába nem áramlik sűrített levegő.

A légpárna működése

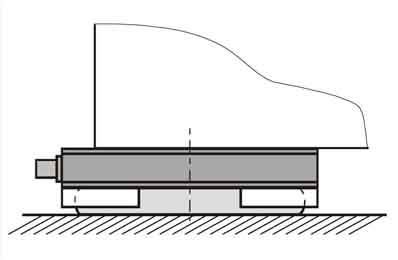

Amikor a vezérlőpulton lévő nyomásszabályozót lassan megnyitjuk, a sűrített levegő beáramlik a légpárnába és a gumiköpeny megtelik levegővel. A nyomást addig kell növelni, amíg a teher meg nem emelkedik és azután mozgathatóvá válik.

Ekkor erőegyensúly alakul ki a teher -amely a légpárnát nyomja -és a levegővel teli gumiköpeny által kifejtett erő között.

A légpárna működése

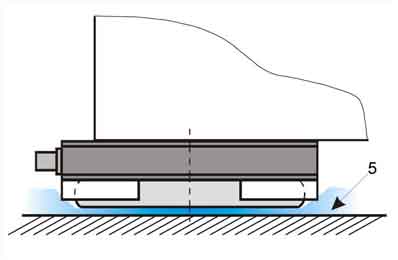

Ebben a pillanatban elengedhetetlen, hogy ne legyen súrlódás a padló és a légpárna között. A súrlódás megszüntetéséhez a légnyomást addig növeljük, amíg sűrített levegő nem szivárog a gumiköpeny alatt lévő nyomásszabályozó szelepen keresztül. Ennek segítségével kialakul egy folyamatos, néhány milliméter vastagságú réteg (5), amin a teher szinte súrlódásmentesen tud mozogni.

A légpárnás szállítás előnyei:

  • Rugalmas szállítási megoldásokat tesz lehetővé, amivel a gyártási folyamatok gyorsíthatók
  • Moduláris design
  • Teljesen szabad mozgás és nagy pontosságú pozicionálás
  • Energiatakarékos, csendes, környezetbarát
  • Lapos, kompakt kialakítás
  • Sokoldalú (modulok, szállítás, futómű, csapágyak, ...)
  • Felhasználó és karbantartás barát (egy emberes művelet)
  • Alacsony beruházási és üzemeltetési költségek
  • Helyettesítheti, vagy kiegészíti a meglévő darus berendezéseket
  • Minden területen használható (még a robbanás veszélyes helyeken és tisztaterekben is)
  • Nagyon megbízható és minimális kopással jár
  • Alacsony padló terhelés, széles ter elosztás
  • Használható minden sima és repedés mentes padlón

Elérhető kivitelek:

Moduláris rendszer

Moduláris légpárna rendszer

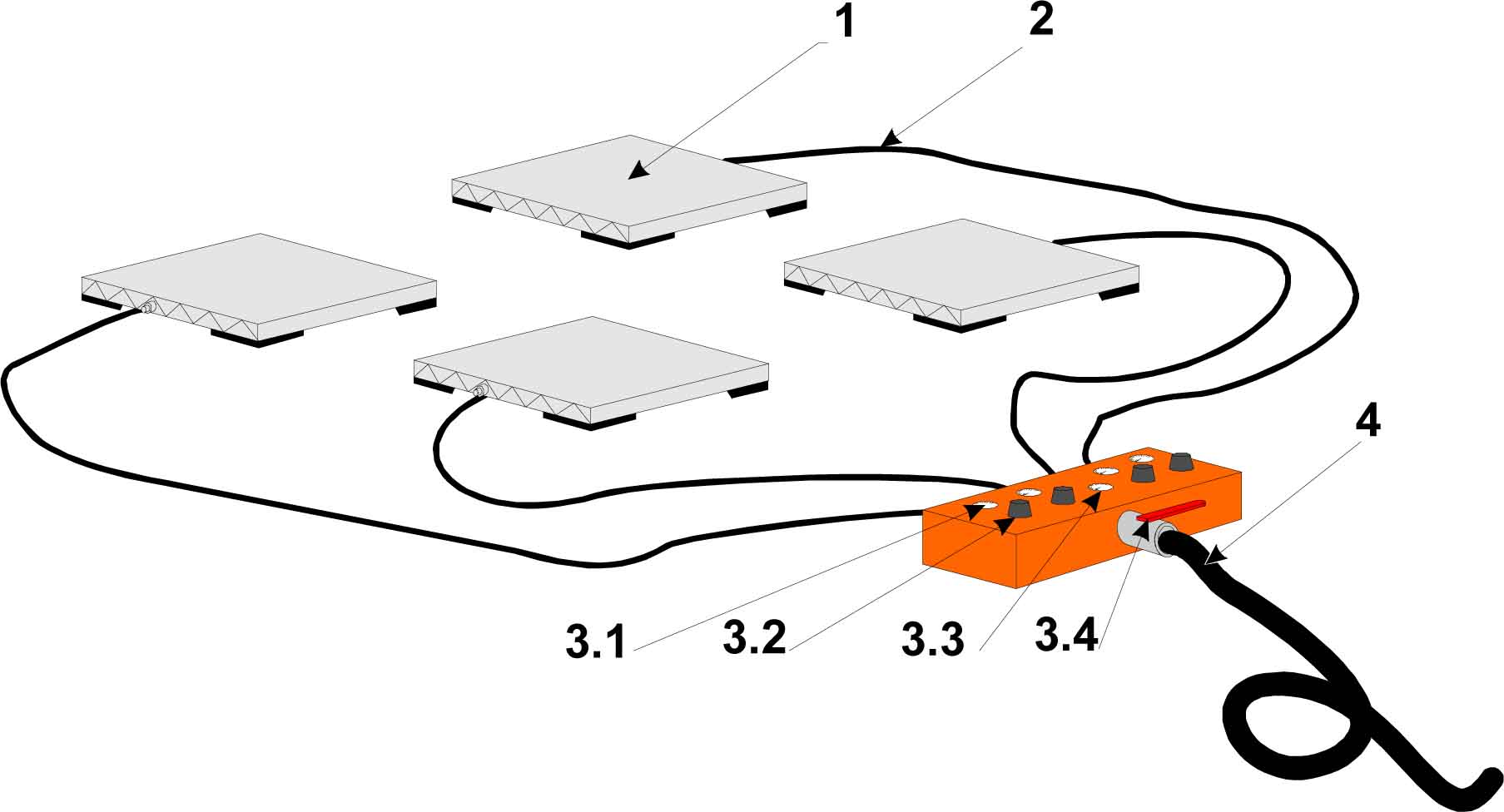

A sűrített levegő tápvezetéken (4) keresztül az elzáró szelephez (3.4) áramlik. Amikor megnyitjuk ezt a szelepet, akkor a sűrített levegő a vezérlőpanelba jut és ott 4 vagy 6 nyomásszabályozón (3.2) keresztül az egyes kimenetekhez áramlik. A nyomásmérő (3.3) mutatja a táplevegő nyomását. Amikor a nyomásszabályozókat lassan kinyitjuk, a sűrített levegő az összekötő csővezetékeken (2) keresztül a légpárnás modulba (1) jut. Az egyes légpárnák esetében beállított nyomásértéket a nyomásmérő (3.1) mutatja.

DELU modul építésű légpárnás rendszer technikai adatai

DELU légpárna elemek technikai adatai

DELU modul építésű palettás légpárnás rendszer technikai adatai

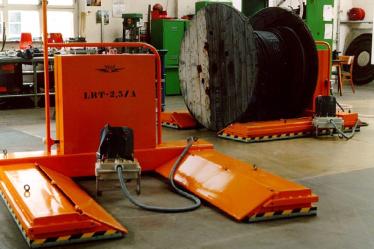

Tekercsszállítók

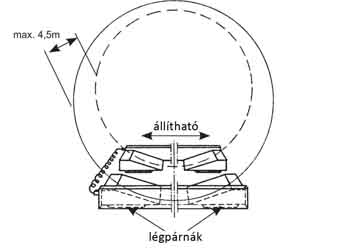

Egyrészes tekercs szállító

Egyrészes tekercsszállító

Kétrészes tekercs szállító

Kétrészes tekercsszállító

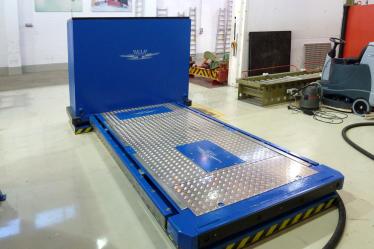

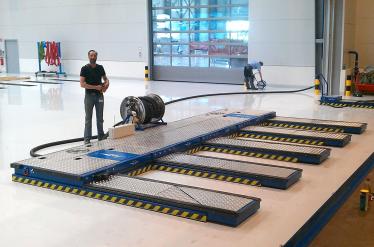

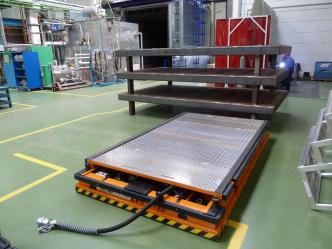

Egyedileg kivitelezett szállító rendszerek

Egyedileg kivitelezett szállító rendszerek
Egyedileg kivitelezett szállító rendszerek
Egyedileg kivitelezett szállító rendszerek

A padlóval szemben támasztott követelmények:

Részletes tájékoztató

Felhasználási területek:

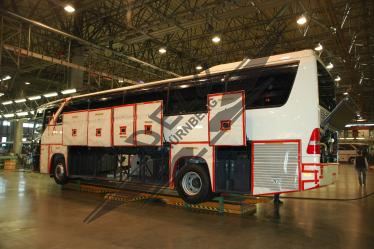

Autóipar

Autóipar

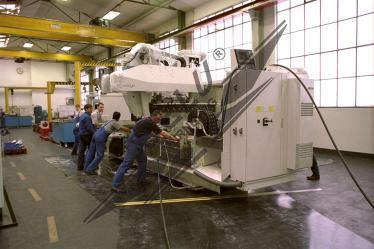

Géptelepítés

Géptelepítés

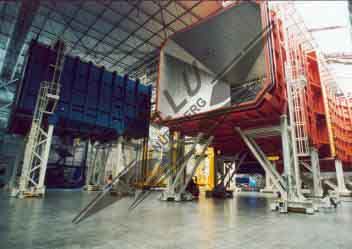

Kutatás fejlesztés

Kutatás fejlesztés

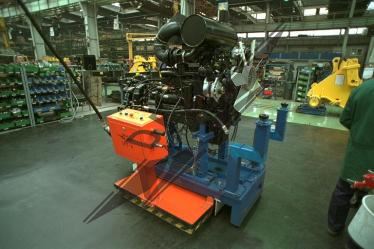

Motorgyártás

Motorgyártás

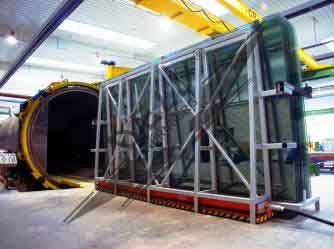

Üveggyártás

Üveggyártás

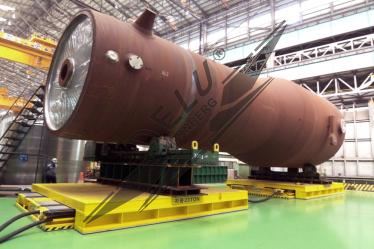

Nehézipar

Nehézipar

Vegyipar

Vegyipar

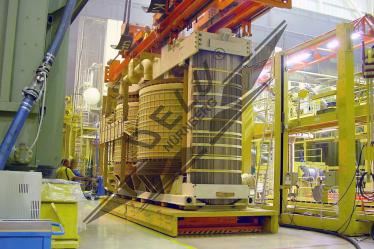

Villamosipar

Villamosipar
