TWN 0795 Gyüjtőszem

Dimenzió	Típus	Teherbírás (t)	Méretek (mm)			Súly (kg)
Dimenzió	Típus	Teherbírás (t)	D	F	B	Súly (kg)
B 8	F122880	1,12	8	36	18	0,05
B 10	F122890	2	10	46	23	0,09
B 13	F122930	3,15	13	60	30	0,2
B 16	F122970	5,3	16	70	35	0,36
B 18	F123010	6,7	18	85	40	0,54
B 20	F123030	8	20	90	45	0,73
B 22	F123070	10	22	100	50	0,97
B 26	F123090	12,5	26	120	60	1,6
B 28	F123190	15	28	130	65	1,9
B 32	F123110	21,2	32	140	70	2,9
B 36	F123130	25	36	160	80	4,2
B 40	F123150	31,5	40	180	90	5,8
B 45	F123170	40	45	200	100	8,2
B 50	F123210	50	50	220	110	11
B 56	F123230	63	56	260	130	16
B 63	F123270	80	63	280	140	22
B 70	F123290	100	70	320	160	31
B 80	F123300	125	80	360	180	46,5
B 90	F123320	160	90	400	200	65,5

TWN 0796 Gyüjtőszem összeállítás

Típus	Teherbírás β = 0° - 45° (t) SF=1:4	Méretek (mm)							Súly (kg)	Drótkötél átmérő
Típus	Teherbírás β = 0° - 45° (t) SF=1:4	E	D	F	B	D₁	F₁	B₁	Súly (kg)	Rost kötél (mm)	Acélsodrony (mm)
F0796016	2,8	200	16	110	60	13	90	50	1,2	11	10
F0796018	4	240	18	130	70	16	110	60	1,9	13	12
F0796022	5,3	290	22	160	90	18	130	70	3,1	14	14
F0796026	7,5	340	26	180	100	22	160	90	5,4	18	16
F0796032	11,1	410	32	230	125	26	180	100	9,1	22	20
F0796036	16	480	36	250	140	32	230	125	15,1	26	24
F0796045	21	570	45	320	175	36	250	140	25	28	28
F0796050	31,6	660	50	340	190	45	320	175	42	36	36
F0796056	40,2	720	56	380	210	50	340	190	57	40	40
F0796063	50,1	810	63	430	240	56	380	210	79	44	44
F0796085	101,8	1040	85	520	290	80	520	290	202	60	60

TWN 0797 Gyüjtőszem összeállítás

Típus	Teherbírás β = 0° - 45° (t) SF=1:4	Méretek (mm)							Súly (kg)
Típus	Teherbírás β = 0° - 45° (t) SF=1:4	E	D	F	B	D₁	F₁	B₁	Súly (kg)
F0797268	7,9	340	26	180	100	22	160	90	5,3
F0797328	11,3	410	32	230	125	26	180	100	9
F0797368	16	480	36	250	140	32	230	125	15
F0797458	22,6	570	45	320	175	36	250	140	24,4
F0797508	26,8	660	50	340	190	45	320	175	40
F0797568	40	720	56	380	210	50	340	190	55
F0797638	50	810	63	430	240	56	380	210	79

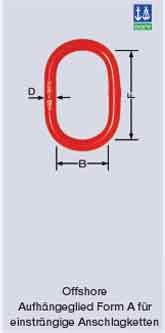

TWN 0803 Gyüjtőszem

Típus	Teherbírás (t)	Méretek (mm)			Súly (kg)
Típus	Teherbírás (t)	D	F	B	Súly (kg)
F0803208	4,75	20	140	80	1,1
F0803228	5,6	22	160	90	1,5
F0803268	8	26	180	100	2,3
F0803328	12,5	32	230	125	4,4
F0803368	16	36	250	140	6,2
F0803408	19	40	290	160	8,8
F0803458	25	45	320	175	12
F0803508	31,5	50	340	190	16
F0803568	40	56	380	210	23
F0803638	50	63	430	240	33
F0803708	63	70	470	260	44
F0803808	80	80	520	290	64

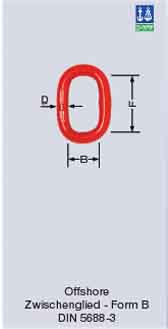

TWN 0804 Gyüjtőszem

Típus	Teherbírás (t)	Méretek (mm)			Súly (kg)
Típus	Teherbírás (t)	D	F	B	Súly (kg)
F0804138	3,35	13	60	30	0,2
F0804168	5,6	16	70	35	0,36
F0804208	8,5	20	90	45	0,73
F0804228	10	22	100	50	0,97
F0804268	14	26	120	60	1,6
F0804288	16	28	130	65	1,9
F0804328	22,4	32	140	70	2,9
F0804368	28	36	160	80	4,2
F0804408	33,5	40	180	90	5,8
F0804458	42,5	45	200	100	8,2
F0804508	53	50	220	110	11

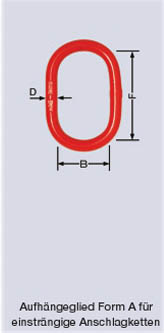

TWN 0807 Gyüjtőszem

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	Méretek (mm)				Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	D	F	B	*	Súly (kg)
6-8	F0807068	6	1,12	13	90	50	1,6	0,29
8-8	F0807088	8	2	16	110	60	2,5	0,53
10-8	F0807108	10	3,15	18	130	70	4	0,79
13-8	F0807138	13	5,3	22	160	90	6	1,5
16-8	F0807168	16	8	26	180	100	8	2,3
18-8	F0807188	18	10	32	230	125	12	4,4
20-8	F0807208	20	12,5	32	230	125	12	4,4
22-8	F0807228	22	15	36	250	140	16	6,2
26-8	F0807268	26	21,2	45	320	175	25	12
28-8	F0807288	28	25	45	320	175	25	12
32-8	F0807328	32	31,5	50	340	190	25	16
36-8	F0807368	36	40	56	380	210	32	23
40-8	F0807408	40	50	63	430	240	40	33
45-8	F0807458	45	63	70	470	260	50	44
50-8	F0807508	50	80	80	520	290	63	64
56-8	F0807568	56	100	85	520	290	63	73
63-8	F0807638	63	125	95	580	320	80	100
71-8	F0807718	71	160	110	680	380	100	160
80-8	F0807808	80	200	125	720	400	125	220

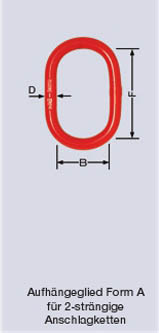

TWN 0808 Gyüjtőszem

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	Méretek (mm)				Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	D	F	B	*	Súly (kg)
6-8	F0808068	6	1,6	13	90	50	1,6	0,29
8-8	F0808088	8	2,8	18	130	70	4	0,79
10-8	F0808108	10	4,25	20	140	80	5	1,1
13-8	F0808138	13	7,5	26	180	100	8	2,3
16-8	F0808168	16	11,2	32	230	125	12	4,4
18-8	F0808188	18	14	36	250	140	16	6,2
20-8	F0808208	20	17	40	290	160	20	8,8
22-8	F0808228	22	21,2	45	320	175	25	12
26-8	F0808268	26	30	50	340	190	25	16
28-8	F0808288	28	33,5	56	380	210	32	23
32-8	F0808328	32	45	63	430	240	40	33
36-8	F0808368	36	56	70	470	260	50	44
40-8	F0808408	40	71	80	520	290	63	64
45-8	F0808458	45	90	85	520	290	63	73
50-8	F0808508	50	112	95	580	320	80	100
56-8	F0808568	56	140	110	680	380	100	160

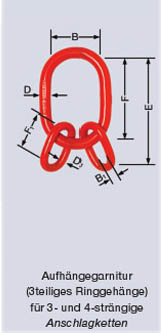

TWN 0809 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	Méretek (mm)								Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	E	D	F	B	D₁	F₁	B₁	*	Súly (kg)
6-8	F0809068	6	2,36	170	16	110	60	13	60	30	2,5	1,4
8-8	F0809088	8	4,25	210	20	140	80	16	70	35	2	1,8
10-8	F0809108	10	6,7	270	26	180	100	20	90	45	8	3,8
13-8	F0809138	13	11,2	350	32	230	125	26	120	60	12	7,7
16-8	F0809168	16	17	420	40	290	160	28	130	65	20	13
18-8	F0809188	18	21,2	460	45	320	175	32	140	70	25	18
20-8	F0809208	20	26,5	500	50	340	190	36	160	80	25	25
22-8	F0809228	22	31,5	520	50	340	190	40	180	90	25	28
26-8	F0809268	26	45	630	63	430	240	45	200	100	40	49
28-8	F0809288	28	50	630	63	430	240	45	200	100	40	49
32-8	F0809328	32	67	740	80	520	290	50	220	110	63	86
36-8	F0809368	36	85	780	85	520	290	56	260	130	63	106
40-8	F0809408	40	106	860	95	580	320	63	280	140	80	146
45-8	F0809458	45	132	1000	110	680	380	70	320	160	100	223
50-8	F0809508	50	160	1040	110	680	380	80	360	180	100	252
56-8	F0809568	56	200	1120	125	720	400	90	400	200	125	350

TWN 0810/1 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	Méretek (mm)				Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	E	D	F	B	Súly (kg)
6-8	F08101068	6	1,12	121	13	90	50	0,4
8-8	F08101088	8	2	147	16	110	60	1
10-8	F08101108	10	3,15	176	18	130	70	1,2
13-8	F08101138	13	5,3	219	22	160	90	2,3
16-8	F08101168	16	8	255	26	180	100	4
22-8	F08101228	22	15	350	36	250	140	10

TWN 0810/2 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	Méretek (mm)				Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	E	D	F	B	Súly (kg)
6-8	F08102068	6	1,6	121	13	90	50	0,5
8-8	F08102088	8	2,8	167	18	130	70	1,2
10-8	F08102108	10	4,25	206	22	160	90	2,3
13-8	F08102138	13	7,5	239	26	180	100	4
16-8	F08102168	16	11,2	305	32	230	125	7,6
22-8	F08102228	22	21,2	420	45	320	175	19,6

TWN 0810/4 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	Méretek (mm)					Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	E	D	F	B	D₁	Súly (kg)
6-8	F08104068	6	2,36	201	16	110	60	13	1,4
8-8	F08104088	8	4,25	267	22	160	90	16	3,1
10-8	F08104108	10	6,7	316	26	180	100	20	5,4
13-8	F08104138	13	11,2	409	32	230	125	26	11,1
16-8	F08104168	16	17	495	40	290	160	28	19
22-8	F08104228	22	31,5	620	50	340	190	40	42,8

TWN 0811/1 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	Méretek (mm)				Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	E	D	F	B	Súly (kg)
6-8	F08111068	6	1,12	91	13	60	30	0,31
8-8	F08111088	8	2	107	16	70	35	0,57
10-8	F08111108	10	3,15	136	20	90	45	1,14
13-8	F08111138	13	5,3	159	22	100	50	1,84
16-8	F08111168	16	8	195	26	120	60	3,2
18-8	F08111188	18	10	219	32	140	70	5,4
22-8	F08111228	22	15	260	36	160	80	8

TWN 0811/2 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	Méretek (mm)				Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	E	D	F	B	Súly (kg)
6-8	F08112068	6	1,6	91	13	60	30	0,42
8-8	F08112088	8	2,8	107	16	70	35	0,78
10-8	F08112108	10	4,25	136	20	90	45	1,6
13-8	F08112138	13	7,5	179	26	120	60	3,3
16-8	F08112168	16	11,2	205	28	130	65	5,1
18-8	F08112188	18	14	219	32	140	70	7,9
22-8	F08112228	22	21,2	280	40	180	90	13

TWN 0811/4 Gyüjtőszem összeállítás

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	Méretek (mm)					Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás β = 0° - 45° (t)	E	D	F	B	D₁	Súly (kg)
6-8	F08114068	6	2,36	161	16	70	35	13	1,2
8-8	F08114088	8	4,25	197	20	90	45	16	2,29
10-8	F08114108	10	6,7	236	22	100	50	20	4,07
13-8	F08114138	13	11,2	299	26	120	60	26	8,28
16-8	F08114168	16	17	345	32	140	70	28	13,1
18-8	F08114188	18	21,2	379	36	160	80	32	20
22-8	F08114228	22	31,5	460	40	180	90	40	32,6

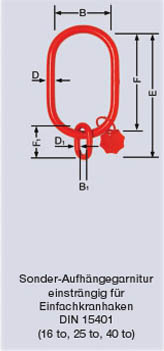

TWN 0815 Gyüjtőszem összeállítás

Néveleges méret	Típus	Daruhorog (mm)	Teherbírás (t)	Méretek (mm)							Súly (kg)
Néveleges méret	Típus	Daruhorog (mm)	Teherbírás (t)	E	D	F	B	D₁	F₁	B₁	Súly (kg)
6-8	F08150616	16	1,12	320	18	260	140	13	60	30	1,67
8-8	F08150816	16	2	330	22	260	140	16	70	35	2,6
10-8	F08151016	16	3,15	330	22	260	140	16	70	35	2,6
13-8	F08151316	16	5,3	260	26	260	140				3,17
16-8	F08151616	16	8	260	30	260	140				4,3
18-8	F08151816	16	10	370	36	250	140	26	120	60	7,8
6-8	F08150625	25	1,12	400	20	340	180	13	60	30	2,54
8-8	F08150825	25	2	400	20	340	180	13	60	30	2,54
10-8	F08151025	25	3,15	410	24	340	180	16	70	35	3,78
13-8	F08151325	25	5,3	410	28	340	180	16	70	35	5,07
16-8	F08151625	25	8	430	32	340	180	20	90	45	6,95
18-8	F08151825	25	10	440	40	340	180	22	100	50	10,9
20-8	F08152025	25	12,5	340	40	340	180				9,97
22-8	F08152225	25	15	340	40	340	180				9,97
6-8	F08150640	40	1,12	490	22	430	220	13	60	30	3,73
8-8	F08150840	40	2	490	22	430	220	13	60	30	3,73
10-8	F08151040	40	3,15	500	26	430	220	16	70	35	5,33
13-8	F08151340	40	5,3	500	30	430	220	16	70	35	7,05
16-8	F08151640	40	8	520	34	430	220	20	90	45	9,41
18-8	F08151840	40	10	530	42	430	220	22	100	50	14,5
20-8	F08152040	40	12,5	430	42	430	220				13,5
22-8	F08152240	40	15	430	42	430	220				13,5

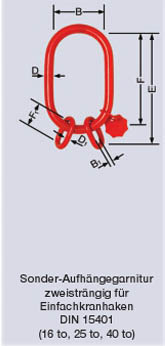

TWN 0816 Gyüjtőszem összeállítás

Néveleges méret	Típus	Daruhorog (mm)	Teherbírás (t)	Méretek (mm)							Súly (kg)
Néveleges méret	Típus	Daruhorog (mm)	Teherbírás (t)	E	D	F	B	D₁	F₁	B₁	Súly (kg)
6-8	F08160616	16	1,6	320	18	260	140	13	60	30	1,88
8-8	F08160816	16	2,8	330	22	260	140	16	70	35	2,96
10-8	F08161016	16	4,25	330	26	260	140	16	70	35	3,9
13-8	F08161316	16	7,5	350	30	260	140	20	90	45	5,75
16-8	F08161616	16	11,2	370	36	250	140	26	120	60	9,43
6-8	F08160625	25	1,6	400	22	340	180	13	60	30	3,26
8-8	F08160825	25	2,8	410	24	340	180	16	70	35	4,14
10-8	F08161025	25	4,25	410	28	340	180	16	70	35	5,43
13-8	F08161325	25	7,5	430	32	340	180	20	90	45	7,68
16-8	F08161625	25	11,2	440	40	340	180	22	100	50	11,9
18-8	F08161825	25	14	440	40	340	180	22	100	50	11,9
20-8	F08162025	25	17	480	45	340	180	32	140	70	18,6
6-8	F08160640	40	1,6	500	26	430	220	16	70	35	5,7
8-8	F08160840	40	2,8	500	26	430	220	16	70	35	5,7
10-8	F08161040	40	4,25	500	30	430	220	16	70	35	7,42
13-8	F08161340	40	7,5	500	34	430	220	20	90	45	9,88
16-8	F08161640	40	11,2	530	42	430	220	22	100	50	15,5
18-8	F08161840	40	14	530	42	430	220	22	100	50	15,5
22-8	F08162240	40	21,2	570	48	430	220	32	140	70	23,7

TWN 0817 Gyüjtőszem összeállítás

Néveleges méret	Típus	Daruhorog (mm)	Teherbírás (t)	Méretek (mm)							Súly (kg)
Néveleges méret	Típus	Daruhorog (mm)	Teherbírás (t)	E	D	F	B	D₁	F₁	B₁	Súly (kg)
6-8	F08170616	16	2,36	330	22	260	140	16	70	35	2,96
8-8	F08170816	16	4,25	330	26	260	140	16	70	35	3,9
10-8	F08171016	16	6,7	350	30	260	140	20	90	45	5,75
13-8	F08171316	16	11,2	370	36	250	140	26	120	60	9,43
16-8	F08171616	16	17	370	36	250	140	26	120	60	9,43
6-8	F08170625	25	2,36	410	24	340	180	16	70	35	4,14
8-8	F08170825	25	4,25	410	28	340	180	16	70	35	5,43
10-8	F08171025	25	6,7	430	32	340	180	20	90	45	7,68
13-8	F08171325	25	11,2	440	40	340	180	22	100	50	11,9
16-8	F08171625	25	17	460	40	340	180	26	120	60	13,2
20-8	F08172025	25	26,5	590	55	430	220	36	160	80	32,3
6-8	F08170640	40	2,36	500	26	430	220	16	70	35	5,7
8-8	F08170840	40	4,25	500	30	430	220	16	70	35	7,42
10-8	F08171040	40	6,7	520	34	430	220	20	90	45	10,1
13-8	F08171340	40	11,2	530	42	430	220	22	100	50	15,5
16-8	F08171640	40	17	550	42	430	220	26	120	60	16,8
18-8	F08171840	40	21,2	570	48	430	220	32	140	70	23,7
22-8	F08172240	40	31,5	590	55	430	220	36	160	80	32,3

TWN 0820 Gyüjtőszem

Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	Méretek (mm)			Súly (kg)
Néveleges méret	Típus	Névleges vastagság (mm)	Teherbírás (t)	E	F	B	Súly (kg)
8-8	F31000	8	2	93,5	68	38	0,36
10-8	F31010	10	3,2	126	95	49	0,86
13-8	F31020	13	5	158,5	120	60	1,6
16-8	F31030	16	8	187	140	80	3
19-8	Z05828	19	11,2	261	203	98	5,58
