Láncok
TWN 1805 Lánc
| Névleges méret | 6-XL | 8-XL | 10-XL | 13-XL | 16-XL | 20-XL | 22-XL | 26-XL |
|---|---|---|---|---|---|---|---|---|
| Art.No. | F01610B | F01615B | F01622B | F01629B | F01635B | F01638B | F01650B | F01660B |
| Névleges átmérő (d) | 6 | 8 | 10 | 13 | 16 | 20 | 22 | 26 |
| Pitch (p) | 18 | 24 | 30 | 39 | 48 | 60 | 66 | 78 |
| Pitch Tolerance (±) | 0,5 | 0,7 | 0,9 | 1,2 | 1,4 | 1,8 | 2 | 2,3 |
| Belső szélesség W1 min. | 7,8 | 10,92 | 13 | 17,48 | 20,8 | 26 | 28,6 | 33,8 |
| Külső szélesség W2 max. | 22,2 | 29,6 | 37 | 48,1 | 59,2 | 74 | 81,4 | 96,2 |
| Teherbírás (t) | 1,4 | 2,5 | 4 | 6,7 | 10 | 16 | 19 | 26,5 |
| Súly (kg/m) | 0,9 | 1,6 | 2,5 | 4,3 | 6,5 | 10,1 | 12,3 | 17,1 |

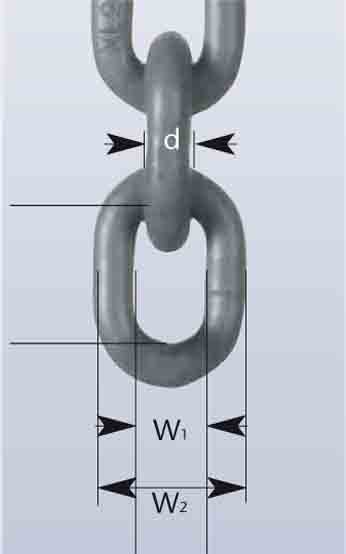

TWN 0072 Lánc
| Névleges méret | 6-10 | 7-10 | 8-10 | 10-10 | 13-10 | 16-10 |
|---|---|---|---|---|---|---|
| Art.No. | F01616 | F01621 | F01617 | F01618 | F01619 | F01620 |
| Névleges átmérő (d) | 6 | 7 | 8 | 10 | 13 | 16 |
| Pitch (p) | 18 | 22 | 24 | 30 | 39 | 48 |
| Pitch Tolerance (±) | 0,5 | 0,7 | 0,7 | 0,9 | 1,2 | 1,4 |
| Belső szélesség W1 min. | 7,95 | 9,53 | 10,92 | 13,0 | 17,48 | 20,63 |
| Külső szélesség W2 max. | 22,2 | 25,9 | 29,6 | 37,0 | 48,1 | 59,2 |
| Teherbírás (t) | 1,4 | 1,95 | 2,6 | 4,0 | 6,8 | 10,3 |
| Súly (kg/m) | 0,9 | 0,9 | 1,6 | 2,5 | 4,1 | 6,2 |
